In qualità di fornitore leader di pompe sommerse per GNL, mi viene spesso chiesto informazioni sui metodi di tenuta di queste apparecchiature cruciali. In questo blog approfondirò i vari metodi di tenuta utilizzati nelle pompe sommerse per GNL, i loro vantaggi e considerazioni.
Comprendere l'importanza della tenuta nelle pompe sommerse per GNL
Il GNL (gas naturale liquefatto) viene immagazzinato e trasportato a temperature estremamente basse, tipicamente intorno a -162°C (-260°F). Le pompe sommerse per GNL sono progettate per funzionare nell'ambiente criogenico dei serbatoi di stoccaggio del GNL per trasferire il gas liquefatto. Una sigillatura efficace è essenziale per diversi motivi. In primo luogo, impedisce la fuoriuscita di GNL, che non solo rappresenta uno spreco di risorse preziose ma comporta anche notevoli rischi per la sicurezza a causa della natura infiammabile del gas naturale. In secondo luogo, aiuta a mantenere l’integrità del sistema di pompaggio e previene la contaminazione del GNL con sostanze esterne.
Metodi di sigillatura comuni
1. Tenute meccaniche
Le tenute meccaniche sono uno dei metodi di tenuta più utilizzati nelle pompe sommerse per GNL. Sono costituiti da due superfici piane: una faccia rotante fissata all'albero della pompa e una faccia fissa montata nel corpo della pompa. Queste facce sono tenute insieme sotto pressione, solitamente da molle, per creare un sigillo.
I vantaggi delle tenute meccaniche sono numerosi. Offrono eccellenti prestazioni di tenuta, riducendo al minimo il rischio di perdite. Possono gestire pressioni e velocità di rotazione elevate, rendendoli adatti alle condizioni operative impegnative delle pompe GNL. Inoltre, le tenute meccaniche sono relativamente compatte, il che è vantaggioso nello spazio limitato all’interno di un serbatoio di stoccaggio del GNL.
Tuttavia, anche le tenute meccaniche presentano alcune limitazioni. Sono sensibili alla presenza di particelle solide nel GNL, che possono causare abrasioni e danni alle facce di tenuta. Per garantirne il corretto funzionamento sono necessari interventi di manutenzione e ispezione regolari. Se le superfici di tenuta si usurano o danneggiano, devono essere sostituite tempestivamente per evitare perdite.
2. Sigilli magnetici
Le tenute magnetiche utilizzano le forze magnetiche per creare una tenuta tra l'albero della pompa e l'alloggiamento. Sono costituiti da una serie di magneti disposti in modo tale da attrarsi a vicenda, creando una tenuta ermetica. Il vantaggio delle tenute magnetiche è che sono completamente senza contatto, il che riduce l'usura rispetto alle tenute meccaniche.
Poiché non vi è alcun contatto fisico tra i componenti di tenuta, le tenute magnetiche sono meno soggette a danni causati da particelle solide nel GNL. Offrono inoltre un elevato livello di affidabilità e possono funzionare per lunghi periodi senza manutenzione. Tuttavia, le tenute magnetiche sono più costose delle tenute meccaniche e vengono generalmente utilizzate in applicazioni in cui è richiesto il massimo livello di affidabilità.
3. Sigilli statici
Le guarnizioni statiche vengono utilizzate per sigillare i componenti fissi nella pompa sommersa per GNL, come i giunti tra il corpo della pompa e le flange. I tipi comuni di tenute statiche includono guarnizioni e O-ring. Le guarnizioni sono generalmente realizzate in materiali come gomma, grafite o metallo e vengono compresse tra le superfici di accoppiamento per creare una tenuta. Gli O-ring sono guarnizioni circolari realizzate con materiali elastomerici e sono progettati per adattarsi alle scanalature per evitare perdite.
Il vantaggio delle tenute statiche è la loro semplicità e il basso costo. Sono facili da installare e sostituire e possono fornire una tenuta efficace in molte applicazioni. Tuttavia non sono adatti per sigillare alberi rotanti e vengono utilizzati principalmente per sigillare collegamenti stazionari.
Considerazioni sulla scelta di un metodo di sigillatura
Quando si seleziona un metodo di tenuta per una pompa sommersa per GNL, è necessario considerare diversi fattori.
1. Condizioni Operative
La temperatura, la pressione e la portata del GNL sono fattori importanti. Ad esempio, se la pompa funziona a pressioni elevate, le tenute meccaniche o magnetiche possono essere più adatte poiché resistono meglio alla pressione rispetto alle tenute statiche. La bassa temperatura del GNL richiede inoltre che i materiali di tenuta abbiano buone proprietà criogeniche per prevenire fragilità e fessurazioni.
2. Contaminanti
La presenza di contaminanti nel GNL, come particelle solide o umidità, possono influenzare le prestazioni delle guarnizioni. Se il GNL contiene una quantità significativa di particelle solide, può essere preferita una tenuta meno sensibile all'abrasione, come una tenuta magnetica.
3. Costi e manutenzione
Anche il costo delle guarnizioni e i relativi requisiti di manutenzione sono considerazioni importanti. Le tenute meccaniche sono generalmente più economiche delle tenute magnetiche, ma richiedono una manutenzione più frequente. Le tenute statiche sono l'opzione più economica ma sono adatte solo per determinate applicazioni.
Le nostre offerte di pompe sommerse per GNL
In qualità di fornitore affidabile di pompe sommerse per GNL, offriamo una gamma di pompe di alta qualità con diversi metodi di tenuta per soddisfare le diverse esigenze dei nostri clienti. NostroPompa sommergibile serie SLPè progettato con una tecnologia di tenuta avanzata per garantire un funzionamento affidabile in ambienti criogenici. È adatto a varie applicazioni GNL, dagli impianti di stoccaggio su piccola scala ai terminali su larga scala.

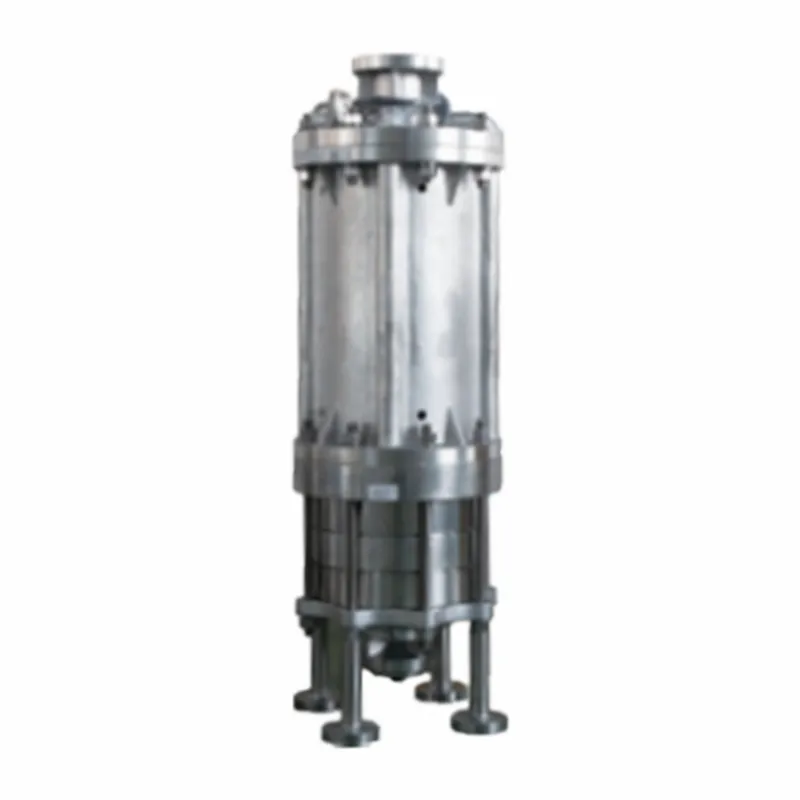

Abbiamo anche ilPompa sommersa verticale, che presenta un design verticale che consente un'installazione efficiente nei serbatoi di stoccaggio del GNL. Il sistema di tenuta di questa pompa è attentamente progettato per fornire prestazioni a lungo termine e prevenire perdite.
Per le applicazioni che richiedono il massimo livello di prestazioni criogeniche, il nsPompa sommersa criogenicaè una scelta ideale. Utilizza metodi di tenuta all'avanguardia, compresi i sigilli magnetici in alcuni modelli, per garantire il trasferimento sicuro ed efficiente del GNL.
Contattaci per richieste di acquisto
Se sei alla ricerca di una pompa sommersa per GNL, ti invitiamo a contattarci per discutere le tue esigenze specifiche. Il nostro team di esperti è pronto a fornirti informazioni dettagliate sui nostri prodotti, compresi i metodi di tenuta utilizzati, e ad aiutarti a scegliere la pompa più adatta alla tua applicazione. Che tu abbia bisogno di una pompa per un nuovo progetto o di una pompa sostitutiva per un sistema esistente, possiamo offrirti le migliori soluzioni.
Riferimenti
- Smith, J. (2018). "Tecnologie di tenuta per applicazioni criogeniche". Giornale di ingegneria criogenica, vol. 45, pp. 123 - 135.
- Johnson, R. (2019). "Progressi nella progettazione e nella tenuta delle pompe GNL". Atti della conferenza internazionale sulla tecnologia del GNL, pp. 234 - 245.
- Marrone, A. (2020). "Selezione dei materiali di tenuta per le pompe GNL". Manuale sui materiali criogenici, capitolo 7, pp. 156 - 170.
