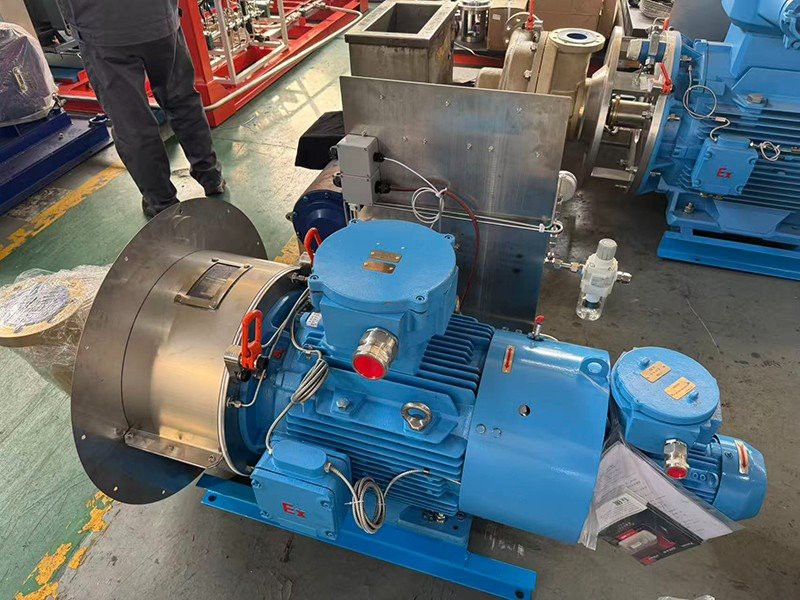

ILCriogenicoPompa centrifuga sono utilizzati principalmente per il riempimento e il trasporto di serbatoi di stoccaggio con liquidi criogenici come ossigeno liquido, azoto liquido, argon liquido e liquido di raffreddamento; le unità sono principalmente pompe centrifughe monostadio, ad aspirazione singola e-collegate direttamente.
Specifiche tecniche principali
1.1 SLP-99/55 Specifica:
|
NO. |
Termine |
Des. |
|
1 |
Tipo |
Pompa centrifuga orizzontale, monostadio, singola aspirazione, accoppiamento diretto |
|
2 |
Fluido |
LO2 |
|
3 |
Temp. di progettazione |
-196ºC |
|
4 |
Fluire |
99m3/h |
|
5 |
Testa |
55m |
|
6 |
NPSHr |
1.2m |
|
7 |
Velocità |
2620 r.p.m |
|
8 |
Pressione di aspirazione minima |
0,04-0,1 MPa |
|
9 |
Pressione di scarico massima |
0,65MPa |
|
10 |
Motore |
3F 380V 50Hz 37KW-2P |
|
11 |
Livello di protezione |
IP55 |
|
12 |
Livello di isolamento |
F |
|
13 |
Peso |
≈800 kg |
|
14 |
Porta di ingresso |
DN150,PN10 |
|
15 |
Porta di scarico |
DN150,PN16 |
|
16 |
Norma della flangia |
EN1092-1 |
|
17 |
Sistema di guarnizioni |
Durata maggiore o uguale a 8000 ore, fluido: aria secca; pressione di tenuta: 0,4-0,6 MPa; consumo di gas di tenuta: 10-20 Nm³/h Se il mezzo trasportato ha requisiti di purezza, il gas di tenuta deve essere sigillato con gas medio per garantire che il mezzo non sia contaminato. |
1.2 PompaAmbito di fornitura: SLP-99/55
|
ARTICOLO |
DES. |
QUANTITÀ |
RMK |
|
UNITÀ POMPA |
SLP-99/55 |
1 |
Le dimensioni esterne e la potenza del motore sono coerenti con la pompa originale |
|
MOTORE EX VF |
37 kW, 380 V, 50 HZ |
1 |
Con sonde di temperatura del cuscinetto anteriore e posteriore di tipo resistenza PT100, BT4, IP55, marca: Nanyang Wolong (con certificazione CU TR 012) |
|
Sonda di temperatura |
PT100 |
1 |
Protezione dalle perdite di tenuta (con certificazione CU TR 012) |
|
Cavi scaldanti |
1 |
||
|
Tubo flessibile di aspirazione in metallo |
DN150 PN10 |
1 |
FLANGIA,BULLONE,DADO |
|
Tubo di scarico in metallo |
DN100PN16 |
1 |
FLANGIA,BULLONE,DADO |
|
Filtro di ingresso |
DN200 PN10 |
1 |
MONEL |
|
Cavità di protezione del cuscinetto |
1 |
||
|
Valvola di arresto in uscita |
DN150PN16 |
1 |
|
|
SISTEMA DI TENUTA |
Compreso pannello, valvola riduttrice di pressione di precisione, manometro, raccordi per tubi, valvola a spillo, pannello di controllo del gas di tenuta ecc. |
1 |
|
|
DOSSIER TECNICO |
1 |
||
|
GUARNIZIONI FLANGE |
1 |
Garanzia di qualità
Conforme agli standard internazionali: ISO 9001, API 610 Standard (per pompe centrifughe)
Ogni pompa viene sottoposta a severi test di fabbrica, tra cui test delle prestazioni alla temperatura nominale, test di resistenza alla pressione e rilevamento delle perdite, garantendo la qualificazione al 100% prima della consegna.
Fornisce una garanzia di 12 mesi e supporto tecnico 24 ore su 24, 7 giorni su 7 per la risoluzione dei problemi e indicazioni sulla manutenzione.
Caratteristiche prestazionali
● La sua struttura è compatta e semplice.
● Per le volute e le giranti viene utilizzata una lega di rame ad alte prestazioni in modo da garantire la sicurezza delle pompe in condizioni di funzionamento con ossigeno liquido.
● La pompa è dotata di tenuta meccanica matura e affidabile, forte capacità anti-cavitazione, lunga durata nonché facilità di installazione e sostituzione.
● Viene utilizzato un albero in acciaio inossidabile ad alta resistenza e criogenico.
● Vengono eseguiti test di equilibrio statico e dinamico delle giranti e dei rotori in modo da garantire la stabilità di tali rotori.
● È possibile utilizzare un motore a frequenza e velocità variabili per fare in modo che la pompa abbia un campo di funzionamento più ampio.
● Le flange di ingresso e uscita sono dotate di raccordo flessibile e filtro di ingresso del liquido; la vibrazione della pipeline è piccola e l'operazione è stabile.
● È inoltre possibile configurare la tenuta a labirinto con una durata operativa continua di 16.000 ore
